Кріплення крокв до мауерлату: основні способи та правила монтажу

Правильно виконане кріплення крокв до мауерлату – один з ключових етапів будівництва скатного даху. Цей вузол приймає основне навантаження від кроквяної системи і передає його на стіни, тому будь-яка помилка в монтажі може призвести до деформації покрівлі, перекосу скатів або навіть руйнування опорних конструкцій. Щоб уникнути подібних проблем, важливо розуміти види кріплення крокв, відмінності між ними та особливості застосування кожного варіанту.

Навіщо потрібен мауерлат і чому важливо правильно кріпити крокви

Мауерлат – це опорний брус, який укладають по периметру стін перед установкою кроквяної системи. Він розподіляє навантаження від даху по поверхні стіни, запобігає виламуванню цегляної кладки, а також служить жорсткою базою для монтажу кроквяних ніг.

Надійне кріплення балки до мауерлату гарантує стабільність конструкції і компенсує вітрові та снігові навантаження. Особливо це важливо в регіонах з сильними поривами вітру, де кроквяні ноги можуть відчувати значні підйомні сили.

Основні види кріплення крокв

Всі види кріплення крокв до мауерлату діляться на два принципових типи: жорсткі і ковзні вузли. Вибір залежить від матеріалу стін, типу даху і особливостей експлуатації будівлі.

Жорстке кріплення

Такий спосіб застосовують в будинках з цегли, газоблоку та інших матеріалів, які практично не дають усадки.

Жорстке кріплення не допускає зміщення кроквяної ноги в точці опори. Воно формує єдиний нерухомий вузол і забезпечує максимальну стійкість покрівлі. Використовуються:

• металеві куточки;
• зубчасті пластини;
• будівельні скоби;
• цвяхи і саморізи;
• врубки («сідло», «паз», запил під опору).

Жорстке кріплення особливо ефективне на дахах з великою масою покриття (натуральна черепиця, бетонна черепиця), де потрібна висока несуча здатність опорного вузла.

Ковзаюче кріплення

Застосовується для дерев'яних будинків – зрубів і каркасних споруд. Дерево дає усадку протягом декількох років, тому нерухомий вузол може призвести до деформації крокв.

Для компенсації руху використовують:

• спеціальні ковзні опори («салазки»);
• рухомі металеві кріплення;
• запил з можливістю зміщення кроквяної ноги.

Ковзаюча конструкція дозволяє кроквам змінювати положення по вертикалі, зберігаючи геометрію даху і запобігаючи появі тріщин.

Основні варіанти кріплення крокв до мауерлату

Кожен спосіб підходить для певних умов монтажу. Нижче розглянуті найбільш поширені варіанти кріплення крокв, що застосовуються в приватному житловому будівництві.

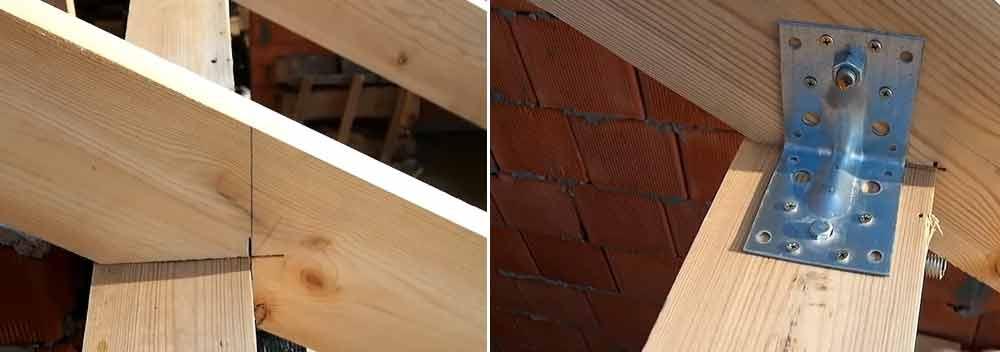

Кріплення з запилом «сідло»

Це найпоширеніший спосіб кріплення крокв до мауерлату. У кроквяній нозі роблять виріз, яким вона щільно сідає на мауерлат. Запил забезпечує надійний упор, виключаючи поперечне зміщення. Далі кріплення підсилюють цвяхами, куточками або скобами.

Плюси:

• висока жорсткість;
• рівномірний розподіл навантаження;
• підходить для дахів з невеликим кутом нахилу.

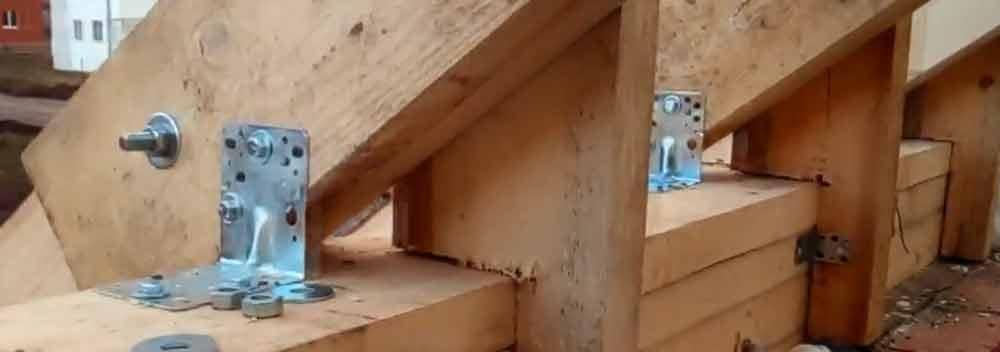

Кріплення через металеві куточки

Куточки використовуються як основне або додаткове кріплення. Вони забезпечують високий запас міцності і підходять майже для всіх типів покрівель.

Плюси:

• простота монтажу;
• висока стійкість вузла;
• великий вибір розмірів.

Кріплення на будівельні скоби

Сталеві скоби забиваються в кроквяну ногу і мауерлат, забезпечуючи кріплення на зріз. Це традиційний спосіб, який досі застосовується через свою надійність. У сучасному будівництві, особливо якщо використовується установка крокв без запилу або дах дуже важкий, кріплення крокв на скоби – це додатковий спосіб зміцнити конструкцію і уникнути зміщення.

Плюси:

• висока міцність на зміщення;
• швидкий монтаж;
• мінімальна вартість.

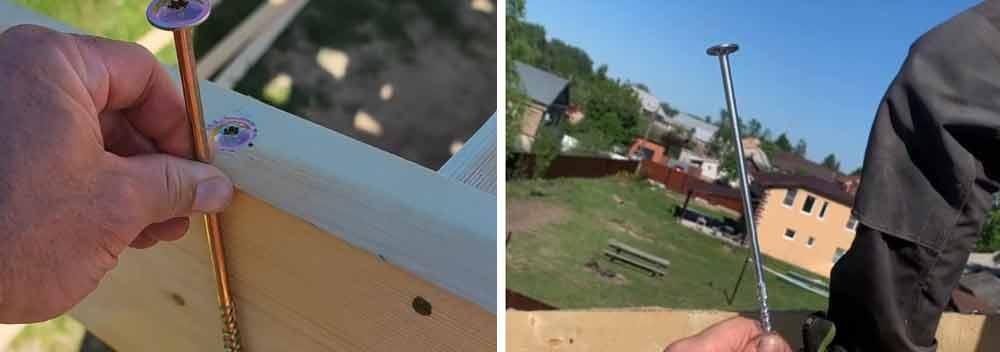

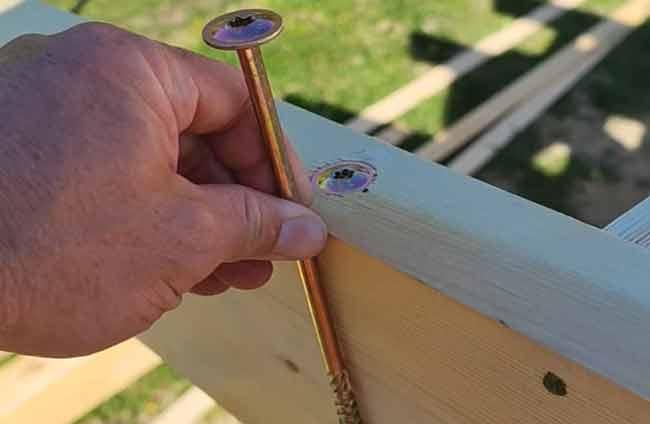

Кріплення на шурупи або нагелі

У кроквяній нозі і мауерлаті свердлять отвори, потім елементи стягують шурупами або дерев'яними нагелями.

Плюси:

• ідеальне рішення для важких дахів;
• підходить для великих прольотів.

Ковзаюче кріплення на «салазках»

Використовується в дерев'яних будинках. Крокви фіксуються рухомою пластиною, яка дозволяє їм переміщатися при усадці.

Плюси:

• запобігає деформації конструкції;
• захищає дах від перекосу;
• забезпечує довговічність покрівлі.

Кріплення балки до мауерлату: особливості та рекомендації

Крім кроквяних ніг, до мауерлату часто кріплять балки перекриття. Цей вузол також повинен бути надійним, оскільки балки передають навантаження на стіни і служать основою для покрівельного перекриття і підлоги горища.

Способи кріплення балки до мауерлату:

• врубка з упором;
• кріплення куточками або пластинами;
• фіксування через металеві шпильки;
• застосування будівельних скоб.

Важливо забезпечити мінімальний зазор, захист від зміщення і рівномірний розподіл навантаження.

Якісне кріплення крокв до мауерлату – основа надійності всієї покрівлі. Правильно підібраний тип кріплення знижує ризик зміщення крокв, забезпечує стійкість конструкції і допомагає витримувати снігове і вітрове навантаження.

Використовуючи відповідні варіанти кріплення крокв і враховуючи особливості конструкції будинку, можна створити довговічну і безпечну покрівельну систему. А грамотне кріплення балки до мауерлату додатково підсилює всю несучу схему і робить дах стійким протягом десятиліть.
